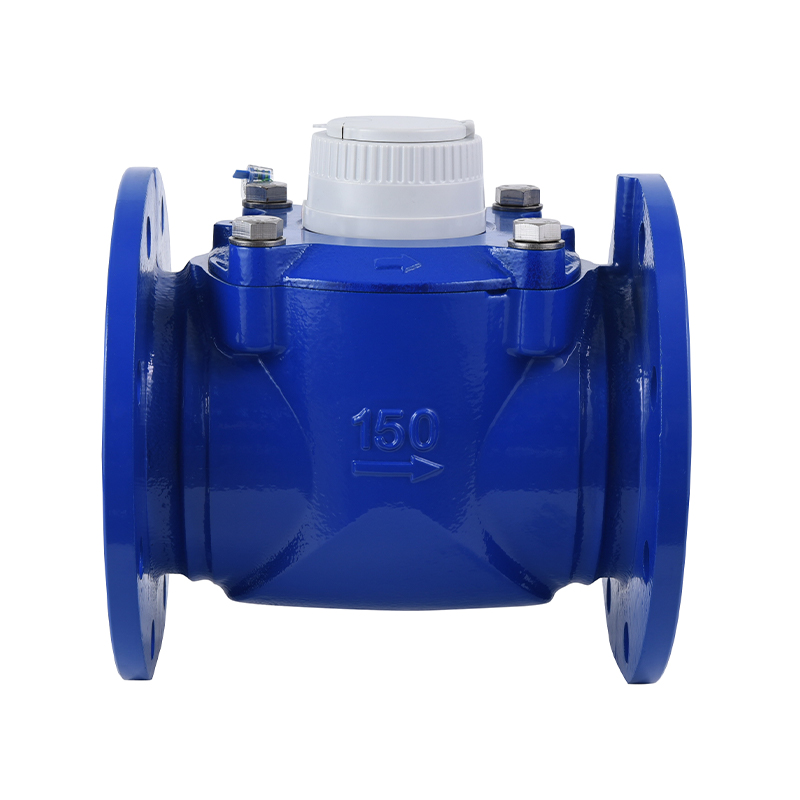

Обзор водомера широкого диапазона с горизонтальным спиральным крылом WPD
Счетчик воды широкого диапазона WPD с горизонтальным спиральным крылом предназначен для высокоточного измерения расхода воды в коммунальных, промышленных и коммерческих целях. Его конструкция с горизонтальным спиральным крылом обеспечивает точные показания в широком диапазоне расхода, от очень низких до высоких объемов, что делает его очень универсальным.
Счетчик сочетает в себе механическую надежность с минимальными требованиями к техническому обслуживанию, обеспечивая долговечность даже в сложных водных условиях. Измеритель WPD обеспечивает стабильные показания с минимальными отклонениями ( ±1% при полном расходе ), обеспечивая соответствие отраслевым стандартам.
Дизайн и технические особенности
Механизм горизонтального спирального крыла
счетчик воды WPD использует горизонтальный ротор со спиральным крылом, который плавно вращается под потоком воды. Такая конструкция сводит к минимуму трение и обеспечивает точные измерения как при низком, так и при высоком расходе, в отличие от традиционных расходомеров с одним ротором, точность которых может теряться при низком расходе.
Широкий диапазон возможностей
С широким диапазоном передаточных отношений (R = Qmax/Qmin) до 200:1 , расходомер WPD может измерять чрезвычайно низкий расход без ущерба для точности при высоком расходе. Это имеет решающее значение для выставления счетов, управления водными ресурсами и обнаружения утечек в муниципальных системах.
Прочные материалы
meter body is constructed from corrosion-resistant alloys or high-grade stainless steel. Internal components use wear-resistant polymers to maintain accuracy and reduce maintenance frequency. For example, the spiral wing rotor can withstand sand content up to 150 мг/л без заметного износа.
Применение в водораспределении
Муниципальные водопроводные сети
Счетчики WPD широко используются в городских сетях водоснабжения для точного измерения бытового и коммерческого потребления. Их широкий диапазон и чувствительность к малому расходу позволяют обнаруживать небольшие утечки, помогая снизить потери воды в распределительных системах.
Промышленный мониторинг воды
Отрасли промышленности с высоким спросом на воду, такие как производство или пищевая промышленность, получают выгоду от счетчиков WPD из-за их высокой точности и долговечности. Счетчик может измерять турбулентные потоки без значительного падения давления, обеспечивая эффективность работы.
Ирригационные и сельскохозяйственные системы
При орошении поддержание равномерного распределения воды имеет решающее значение. Широкий диапазон измерения расходомера WPD обеспечивает точные измерения даже при различных условиях расхода, повышая эффективность орошения и сокращая потери воды.
Технические характеристики
Ключевые характеристики, определяющие производительность водомера WPD, включают диапазон расхода, точность и долговечность. В таблице ниже показаны типичные значения:
| Параметр | Типичное значение | Примечания |
|---|---|---|
| Диапазон расхода (Qmin–Qmax) | 0,5–60 м³/ч | Для типичных муниципальных установок |
| Точность | ±1% при полном расходе | Соответствует ISO 4064 |
| Номинальное давление | 1,6 МПа | Подходит для стандартных сетей водоснабжения. |
| Рабочая температура | 0–50°С | Идеально подходит для измерения холодной воды. |
Рекомендации по установке
Правильная установка обеспечивает оптимальную производительность и долговечность. Выполните следующие действия:
- Установите расходомер горизонтально, чтобы обеспечить правильную ориентацию спирально-лопастного ротора.
- Для уменьшения турбулентности убедитесь, что длина прямых труб составляет не менее 5×DN на входе и 2×DN на выходе.
- Используйте соответствующие фланцы или резьбовые соединения в зависимости от системы.
- Перед установкой проверьте трубопровод на наличие мусора и промойте его.
Обслуживание и долговечность
Счетчики воды WPD рассчитаны на эксплуатацию с минимальными эксплуатационными расходами. Ключевые рекомендации включают в себя:
- Периодическая проверка на предмет накопления отложений и свободы вращения ротора.
- Очистка или замена внутреннего фильтра для предотвращения его засорения.
- Калибровочные проверки проводятся каждые 1–2 года в зависимости от качества воды.
- Избегайте воздействия низких температур, которые могут повредить корпус или ротор счетчика.
Преимущества счетчиков воды WPD
WPD meter offers several advantages over traditional water meters:
- Измерение в широком диапазоне с высокой точностью при низких и высоких расходах.
- Прочная конструкция горизонтального спирального крыла снижает износ и продлевает срок службы.
- Минимальная потеря давления благодаря работе ротора с низким коэффициентом трения.
- Универсальное применение в муниципальных, промышленных и ирригационных системах.
